概述

本产品为杠杆浮球式机械疏水阀，依靠凝结水液位升降驱动浮球–杠杆–阀瓣联动，实现连续调节排水，无需感温或压差元件。液位上升即开阀排水，液位下降即关阀止汽，阀口开度与凝结水生成量自动匹配，排水过程无脉冲、无蒸汽带水。

全金属结构，无膜片、毛细管或感温包，耐压力波动，抗背压能力强，阀口磨损可自动补偿。适用于大排量、变负荷工况，可有效杜绝水击现象。连接方式可选法兰或螺纹，法兰连接便于在线检修，螺纹连接适配中小口径管路。广泛应用于换热器、加热罐、伴热管线等蒸汽系统，能有效提升换热效率，降低蒸汽损耗与设备故障率。

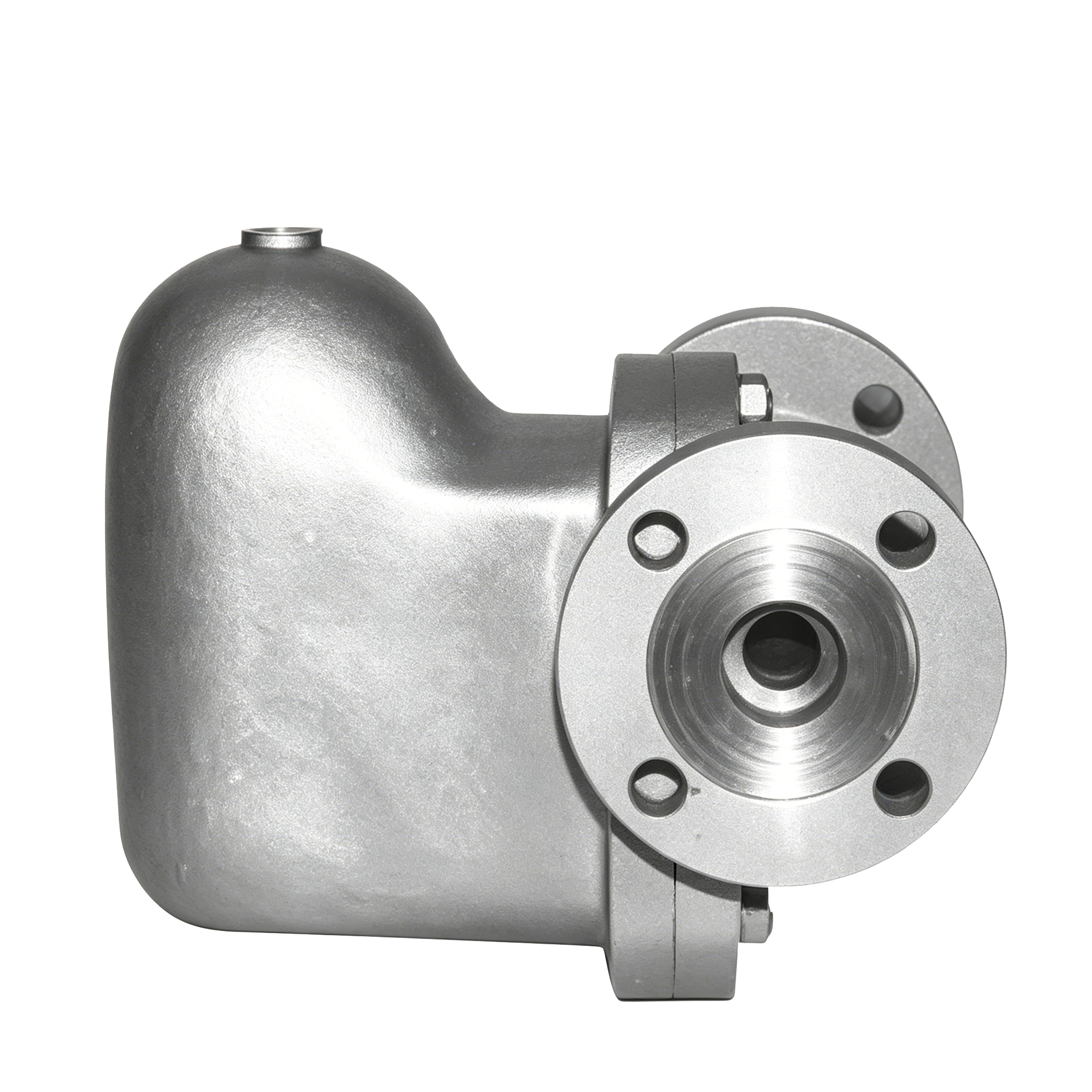

杠杆浮球式蒸汽疏水阀产品图

特点

1.纯机械液位驱动，连续排水无脉冲：依靠凝结水液位升降驱动浮球–杠杆–阀瓣联动，以液位为唯一判定基准。液位上升即开阀排水，液位下降即关阀止汽，阀口开度与凝结水生成量自动匹配。排水过程连续、平稳、无脉冲，杜绝蒸汽带水现象。区别于圆盘式依靠蒸汽流速压差驱动的间歇排放方式，本阀以机械联动实现实时调节。

2.全金属坚固结构，无易损件：无膜片、毛细管、感温包或薄壁热敏元件，整体采用全金属结构，耐压力波动与蒸汽冲击。阀口密封面磨损可自动补偿，长期运行密封可靠，维护周期长、检修频次低。（注：本型号在阀盖顶部配置有独立的热静力排空气阀，用于系统启动时快速排出不凝结气体，该部件由哈氏合金制成，与主阀的液位驱动机构无关。）

3.抗背压能力强，适应复杂管网：背压率可达80%以上，适用于凝结水回收系统及背压管网。区别于圆盘式对背压敏感的特性，本阀在变背压工况下仍能保持稳定排水，不因背压升高而失效。

4.杜绝水击损害，耐受过热工况：无薄壁易损件，可耐受水击冲击与过热蒸汽工况。阀内凝结水持续排出，无积水滞留，有效消除水击诱因。适用于过热蒸汽系统及频繁启停工况。

5.大排量直通流道，变负荷适应性优异：采用直通式流通通道，阀口开度随液位连续变化，排量随凝结水负荷自动调节，适应负荷从零到最大值的宽幅波动。区别于圆盘式的间歇排放，本阀在低负荷时仍保持稳定排水，无漏汽增量。

6.安装方向严格要求，必须水平安装：浮球杠杆机构受重力影响，阀门必须水平安装（阀盖朝上，浮球腔位于下方），严禁倾斜、侧装或倒置。区别于圆盘式可任意角度安装，本阀安装姿态有严格限定。

7.防冻须人为干预，停机须排空：停机时阀体内存有凝结水，环境温度低于0℃或冬季长期停用时，必须排空阀内积水或采取保温伴热措施，否则有冻裂风险。区别于圆盘式可自动排空，本阀需人为操作防冻。

8.无自动排空气功能，启动须手动排气：本阀不具备自动排空气功能，系统启动初期若管路存在大量空气，可能发生“气锁”导致阀门不排水，必须通过上游排空气阀或旁通管路手动排气后方可投入正常运行。
