概述

高压圆盘式蒸汽疏水阀为依靠蒸汽压力差驱动、无温感元件的全自动高压疏水节能阀门，与高温圆盘式依赖蒸汽冷凝辅助降压的机理存在本质差异，属于纯动力式圆盘疏水品类。本阀标配法兰、承插焊两类通用连接结构，核心采用金属圆盘压差启闭机构，无感温液体、无膜片、无热静力温包，完全依靠阀片上下侧介质压力差作为唯一启闭动力，无需介质降温冷凝即可瞬时动作，耐压等级高、抗压差波动能力强、无温控漂移问题。

阀门依托圆盘阀片两侧稳态压差完成全自动启闭循环：当高压凝结水进入阀体，进水侧压力高于阀片上方背压，阀片被顶起，阀口开启，连续排出高压凝结水与不凝气体；当高压蒸汽进入阀体，蒸汽流速急剧增高，阀片上方腔室压力骤升，上下压差逆转，阀片被强力压向阀座，瞬时切断通道，完全阻隔高压蒸汽外泄，杜绝高压蒸汽损耗。

本品采用全金属硬质密封圆盘机构，结构极简，无薄壁易损件、无老化感温元件、无密封液体泄漏风险，依靠纯压差驱动启闭，不依赖介质温度变化判断汽水，可耐受超高压力冲击，从根源规避温包老化、膜片破损、密封液泄漏等热静力与温感类疏水阀常见故障。

本品核心优势为耐压等级极高、启闭瞬时响应、金属硬密封抗冲刷耐磨耗、结构紧凑抗水锤冲击、压力波动适应性极强；无需感温元件，不惧压力骤变冲击，少量杂质不会造成卡堵。设备在高压启停、压力骤升骤降、高背压全工况均可稳定工作，可快速大排量排出高压凝结水，杜绝高压蒸汽窜漏与管路积水。

法兰与承插焊双结构适配不同管路需求：法兰连接拆装便捷，适配需定期检修工况；承插焊连接密闭性强，适配高压无泄漏重载工况。设备广泛适配高压蒸汽锅炉主汽管线、高压换热设备、石化高压反应釜、电厂高压蒸汽管网、高温高压灭菌装置等介质压力高、压差波动剧烈的蒸汽工况，瞬时阻汽大流量排凝，显著提升高压蒸汽系统热能利用率，大幅降低蒸汽损耗与运维成本。

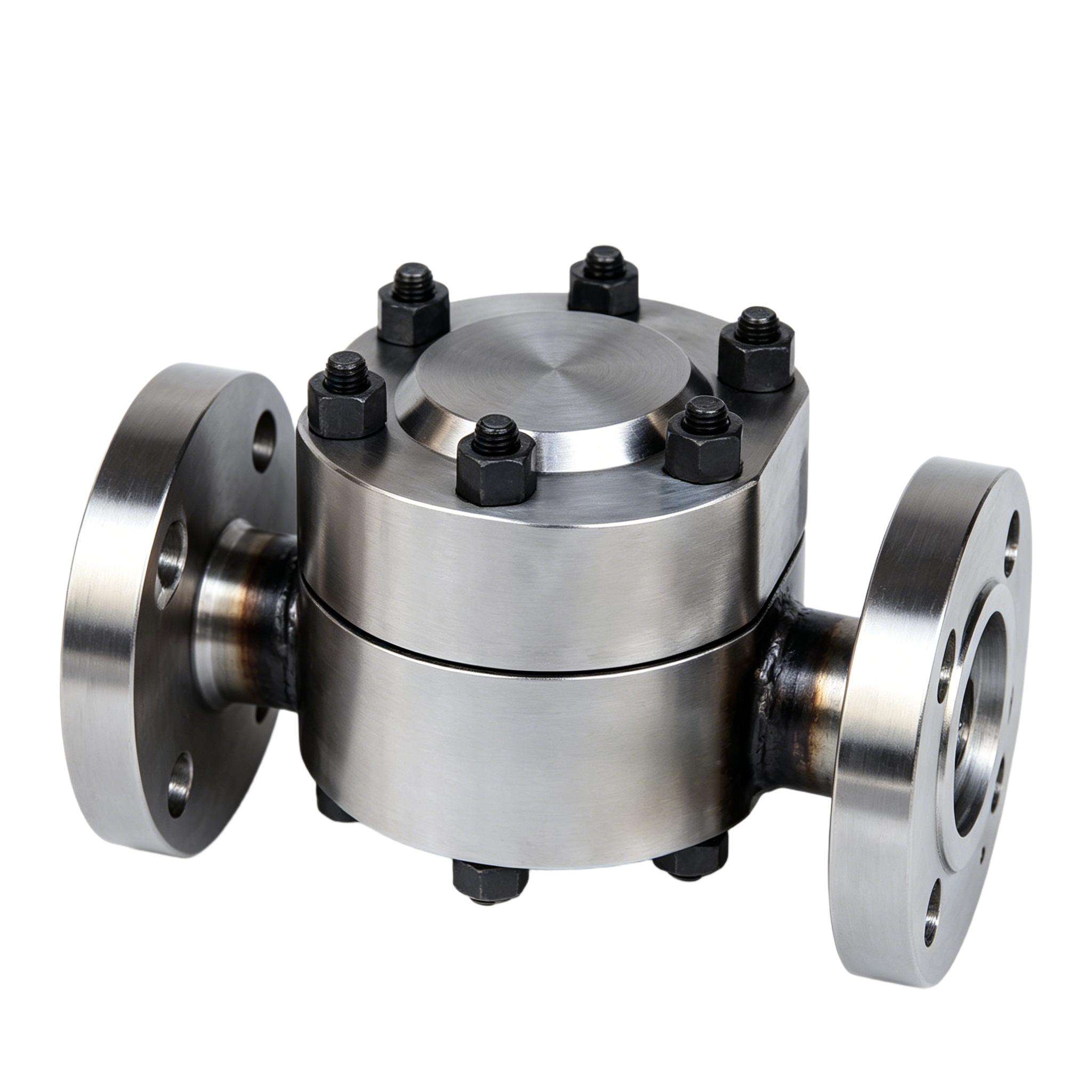

高温圆盘式疏水阀产品图

特点

1、纯压差动力驱动，高压工况启闭可靠：依靠阀片上下蒸汽流速变化引起的压差作为唯一驱动源，利用蒸汽与凝结水流经阀孔时体积、流速差异产生的动势能变化，控制圆盘阀片启闭，与液体膨胀式依靠液体温感热胀冷缩驱动的热静力结构存在本质区别。阀门以介质压差为判定基准，瞬时区分低温冷凝水与高温高压蒸汽，有水即开快速排凝，蒸汽进入即迅速关闭阻汽，启闭瞬时响应。圆盘阀片兼具敏感件与动作执行件双重功能，结构精简，无测温滞后问题。最大背压率可达50%，适用于高压蒸汽系统。

2、全不锈钢/硬质合金密封结构，高压高温适应性优异：核心启闭组件采用不锈钢/硬质合金制造，阀体、阀盖、阀片、阀座密封面均选用耐高温耐高压材质，可耐受高压蒸汽冲刷与高温热冲击。整体结构紧凑，体积小、重量轻，不受安装位置限制，可水平或垂直安装，安装姿态灵活。

3、防冻性能优异，停机自动排空：设备停机降温后，阀腔内部冷凝水可自然排空，阀内无积水滞留，低温严寒环境不会结冰胀裂阀体，无需额外保温伴热装置。高压蒸汽系统间歇运行或季节性停运时，无需特殊防冻措施。

4、抗水击、耐过热，高压恶劣工况稳定运行：无薄壁热敏易损件，可耐受高压水锤冲击与过热蒸汽工况。动作可靠，经久耐用，维护周期长，检修频次低。阀内部装有自动吹除装置，可迅速排出设备启动时的空气及冷凝结水，排量大、漏气率小（≤3%）。

5、一体紧凑结构，大口径直通流道：无复杂机械传动部件，采用直通式流通通道，单阀座通流截面宽大，排水排量大。体积小巧，适用于空间受限的安装场合。适配高温高压主蒸汽管线、大型换热机组、透平机蒸汽亚临界状态等大流量高压排凝场景。

6、全不锈钢材质，耐腐蚀寿命长：全部材质均为不锈钢或耐热钢件，耐腐蚀、耐冲蚀。仅金属密封副存在微量磨损，压力波动剧烈的高压系统中长期运行稳定，适用于城建、化工、冶金、石油、电力、印染等行业的高压蒸汽管网
