XYXA化工储罐呼吸人孔

型号：XYXA-500C/XYXA-600C/XYXA-500P/XYXA-600P
规格：DN500-DN600
适用温度：+60℃～-30℃
适用介质：油、气的储罐、管道

压力：0.6Mpa -2.0Mpa
连接方式：法兰连接
驱动方式：自动
材质：铸钢、不锈钢

立即咨询

添加二维码为您服务！

产品特性
结构性能
外形尺寸

概述

XYXA化工储罐呼吸人孔是一种安装于固定顶储罐顶部的多功能安全装置，将人孔通道与呼吸阀功能合二为一，集人员检修进出、超压泄放、真空补气、阻火防爆于一体。当罐内压力超过设定值时，正压阀盘自动开启排放过量气体；当罐内产生负压时，负压阀盘自动开启吸入空气或保护性气体；内置阻火层可有效阻断外部火焰传入罐内；人孔盖可在需要时开启供人员进入罐内清洗、检修。其核心用途是为化工、石油、储运、制药等行业的储罐提供一个兼具安全进出、自动压力平衡及防火防爆的一体化解决方案，特别适用于需减少罐顶开口数量、提高安全性的场合。

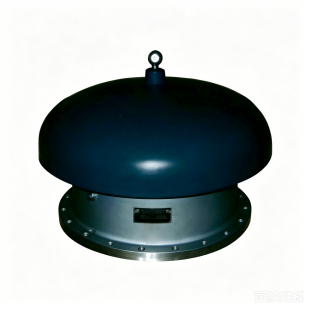

XYXA化工储罐呼吸人孔产品图

特点：

1. 多功能一体化：将人孔盖与呼吸阀集成于一体，减少罐顶开孔数量和泄漏点，安装维护更简便。

2. 定压呼吸，自动调节：正压阀盘和负压阀盘独立动作，超压自动排放，负压自动补气，压力设定值可按需调整。

3. 内置阻火层：采用不锈钢波纹板阻火芯，有效阻断外部火焰传播，符合石油化工储罐防火防爆规范。

4. 人员通道功能：人孔盖开启后可提供标准尺寸通道（如DN500、DN600），供操作人员佩戴呼吸器进入罐内作业。

5. 大通气量，低压降：流道优化设计，呼吸阻力小，满足储罐快速进出液时的排气与补气需求。

6. 全天候防护结构：顶部设防雨防尘罩，内部排水设计防止积水，适应户外恶劣环境。

7. 耐腐蚀材质：壳体及内部件可选铝合金、碳钢或不锈钢，阀盘及阻火芯为不锈钢，适应多种腐蚀性介质。

8. 密封可靠，维护简便：采用平面或锥面硬密封，关闭时零泄漏；阻火芯可抽出清洗，阀盘组件拆卸方便。

XYXA化工储罐呼吸人孔结构图

零件部位图 Drawing of Parts

代号 (Code)	材料牌号	代号 (Code)	材料等级(Material Grade)	相应牌号 (Corresponding Grade)
Ⅰ	0Cr19Ni9	20	0Cr18Ni10Ti	20	304
Ⅱ	0Cr19Ni11	V	0Cr18Ni10Ti	304L	321
Ⅴ	0Cr19Ni11	Ⅵ	0Cr17Ni14Mo2	316	316L

性能规范表Performance Specification Table

正压Class A Positive Pressure	+1961.2Pa(+200毫米汞柱)+1961.2 Pa (+200 mmHg)
负压Negative Pressure	-392.2.2Pa(-40毫米汞柱)-392.2.2 Pa (-40 mmHg)

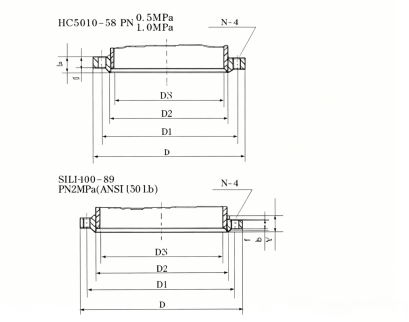

XYXA化工储罐呼吸人孔外形图

外形尺寸表 Outline dimension table

1.标准号 Standard No.：SHJ510-58 0.6MPa (Pg 6Kg/cm²)

公称通径 DN Nominal Diameter DN	法兰外径 D Flange Outer Diameter D	螺栓孔中心圆直径 D1 Bolt Hole Center Circle Diameter D1	法兰密封面直径 D2 Flange Sealing Surface Diameter D2	法兰厚度 b Flange Thickness b	螺栓数量 - 孔径 N-d No. of Bolts - Hole Diameter N-d	密封面高度 f Sealing Surface Height f
500	640	600	570	30	16Φ23	4
600	755	705	670	30	20Φ25	4

2.标准号 Standard No.：SHJ510-58 1.0MPa (Pg 10Kg/cm²)

公称通径 DN Nominal Diameter DN	法兰外径 D Flange Outer Diameter D	螺栓孔中心圆直径 D1 Bolt Hole Center Circle Diameter D1	法兰密封面直径 D2 Flange Sealing Surface Diameter D2	法兰厚度 b Flange Thickness b	螺栓数量 - 孔径 N·d No. of Bolts - Hole Diameter N·d	密封面高度 f Sealing Surface Height f
500	670	620	585	32	20Φ25	4
600	780	725	685	36	20Φ30	5

3.标准号 Standard No.：SHJ406-89 PN2.0MPa (ANSI 150Lb)

公称通径 DN Nominal Diameter DN	法兰外径 D Flange Outer Diameter D	螺栓孔中心圆直径 D1 Bolt Hole Center Circle Diameter D1	法兰密封面直径 D2 Flange Sealing Surface Diameter D2	法兰厚度 b Flange Thickness b	榫槽深度 V Tongue &Groove Depth V	螺栓数量 - 孔径 N-d No. of Bolts - Hole Diameter N-d	密封面高度 f Sealing Surface Height f
500	699	635	584	43	73	20Φ33	1.6
600	813	749.5	692	43	33	20Φ36	1.6

Special Note: Zhejiang Shanliu Valve Technology Co., Ltd. is a high-end valve brand under Kaivex Group. Valve product R&D and iteration speed is relatively fast. The above technical parameters and specification documents, including product overview and features, performance specifications, parts names and materials, CAD structural drawings, overall dimensions and weights, and valve instruction manuals, are for reference only. For actual engineering applications, please contact our sales engineers for free support. Thank you!
