RSP二位二通（常开型）电磁阀

型号：RSP-10K/RSP-15K/RSP-20K/RSP-25K/RSP-32K/RSP-40K/RSP-50K
规格：DN10-DN50
适用温度：-20~65 ℃
适用介质：水、液体、气体、轻油(≤20cst)

压力：0.3~16bar
连接方式：螺纹
驱动方式：先导式
材质：黄铜，316不锈钢

立即咨询

添加二维码为您服务！

产品特性
结构性能
外形尺寸

概述

RSP 系列二位二通电磁阀是一款专为工业自动化、流体控制系统及机械设备集成设计的高性能直动式或分步直动式切断阀。该系列提供常闭型和常开型两种标准配置。常闭型 (NC)：通电打开，断电关闭。适用于需要断电时自动切断流体以防止溢流或泄漏的安全场景。常开型 (NO)：通电关闭，断电打开。适用于需要保证介质持续流通或冷却回路必须在断电时保持开启的工况。RSP 系列阀门具有支持零压差启动的技术优势，即使在管路无压力、重力自流或极低压力的工况下，亦能实现快速通断控制。阀体采用高精度黄铜、304不锈钢或高强度工程塑料，配合高性能低功耗线圈，可在 0 至 16 bar（视具体型号）的工作压力下稳定运行，对水、空气、中性气体及低粘度流体提供零泄漏的严密阻断。

RSP二位二通（常开型）电磁阀产品图

特点

支持零压差启动：直动式或分步直动式膜片结构，电磁力直接驱动阀芯，无需介质压差即可轻松启闭，完美解决低压管路无法工作的痛点。

两种功能模式可选：常闭型 (NC) 确保断电安全截流；常开型 (NO) 确保断电持续流通。用户可根据系统安全要求自由选择。

结构紧凑，响应迅捷：运动部件轻、行程短，启闭动作在毫秒级（ms）内完成，适合高频次的加料、配比与定量控制。

材质兼容性优异：密封件/膜片可选 NBR（丁腈橡胶）、EPDM（三元乙丙橡胶）或 VITON（氟橡胶），耐磨损、抗老化、化学稳定性好。

功耗低，安全可靠：精密设计线圈，发热量小，配有插片式、引线式或 DIN 接线盒接口，绝缘性能优异。

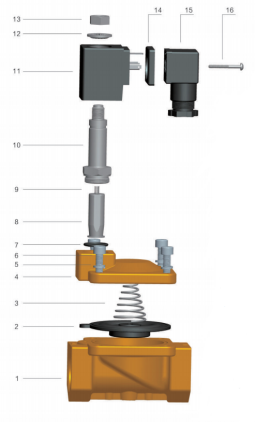

RSP二位二通（常开型）电磁阀结构图

零部件名称材料表

编号	零、部件名称
1	阀体
2	膜片
3	膜片弹簧
4	阀盖
5	弹簧垫圈
6	螺栓
7	隔座密封O型圈
8	活动铁芯组件
9	铁芯弹簧
10	隔磁管组件
11	电磁线圈
12	内齿弹性垫圈
13	外六角螺母 M10×1
14	接线盒密封垫
15	接线盒 DIN43650A
16	接线盒固定螺钉

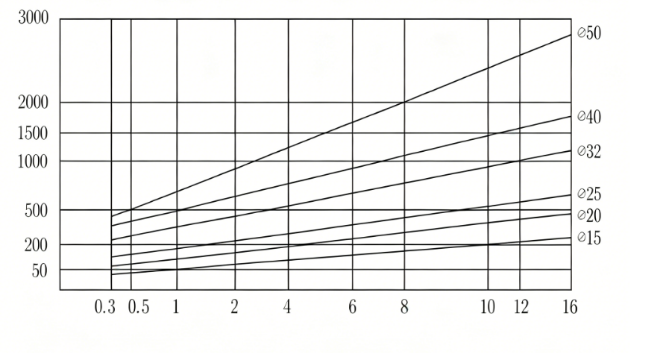

流量曲线图

规格参数表

接管螺纹G	流量通径mm	Cv值	最小工作压力(bar)	最大工作压力AC220V(bar)	最大工作压力DC24V(bar)	最高流体温度℃	密封材料	线圈绝缘等级	常规线圈AC220V功率VA	常规线圈AC220V功率W	ES线圈AC220V功率VA	ES线圈DC24V功率W	常规订货型号(铜阀体)	常规订货型号(不锈钢316阀体)
3/8"	13	4.5	0.3	8	8	80	NBR	H	22	13	6	4	RSP-10K-AC220V	RSP-10JK-AC220V
	13	4.5	0.3	8	8	130	EPDM	H	22	13			RSP-10K-E-AC220V	RSP-10JK-E-AC220V
	13	4.5	0.3	8	8	120	VITON	H	22	13			RSP-10K-V-AC220V	RSP-10JK-V-AC220V
1/2"	13	4.5	0.3	8	8	80	NBR	H	22	13	6	4	RSP-15K-AC220V	RSP-15JK-AC220V
	13	4.5	0.3	8	8	130	EPDM	H	22	13			RSP-15K-E-AC220V	RSP-15JK-E-AC220V
	13	4.5	0.3	8	8	120	VITON	H	22	13			RSP-15K-V-AC220V	RSP-15JK-V-AC220V
3/4"	20	7.6	0.3	8	8	80	NBR	H	22	13	6	4	RSP-20K-AC220V	RSP-20JK-AC220V
	20	7.6	0.3	8	8	130	EPDM	H	22	13			RSP-20K-E-AC220V	RSP-20JK-E-AC220V
	20	7.6	0.3	8	8	120	VITON	H	22	13			RSP-20K-V-AC220V	RSP-20JK-V-AC220V
1"	25	12	0.3	8	8	80	NBR	H	22	13	6	4	RSP-25K-AC220V	RSP-25JK-AC220V
	25	12	0.3	8	8	130	EPDM	H	22	13			RSP-25K-E-AC220V	RSP-25JK-E-AC220V
	25	12	0.3	8	8	120	VITON	H	22	13			RSP-25K-V-AC220V	RSP-25JK-V-AC220V
1¹/₄"	32	24	0.3	8	8	80	NBR	H	18	20	6	6	RSP-32K-AC220V	RSP-32JK-AC220V
	32	24	0.3	8	8	130	EPDM	H	18	20			RSP-32K-E-AC220V	RSP-32JK-E-AC220V
	32	24	0.3	8	8	120	VITON	H	18	20			RSP-32K-V-AC220V	RSP-32JK-V-AC220V
1¹/₂"	40	30	0.3	8	8	80	NBR	H	18	20	6	6	RSP-40K-AC220V	RSP-40JK-AC220V
	40	30	0.3	8	8	130	EPDM	H	18	20			RSP-40K-E-AC220V	RSP-40JK-E-AC220V
	40	30	0.3	8	8	120	VITON	H	18	20			RSP-40K-V-AC220V	RSP-40JK-V-AC220V
2"	50	48	0.3	8	8	80	NBR	H	18	20	6	6	RSP-50K-AC220V	RSP-50JK-AC220V
	50	48	0.3	8	8	130	EPDM	H	18	20			RSP-50K-E-AC220V	RSP-50JK-E-AC220V
	50	48	0.3	8	8	120	VITON	H	18	20			RSP-50K-V-AC220V	RSP-50JK-V-AC220V

注：下表为常规线圈AC220V，接口为G螺纹。密封材料：空白为NBR，E为EPDM，V为VITON。使用ES线圈电磁阀时，可选EPDM或VITON密封，但流体温度≤80℃。最大工作压力适用于空气、瓦斯、水、热水、液体、轻油。

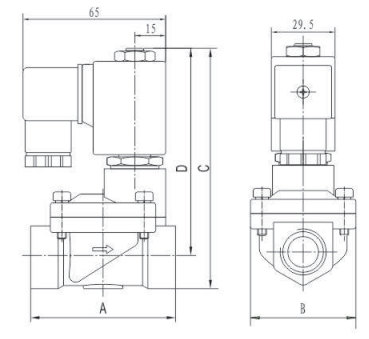

RSP二位二通（常开型）电磁阀产尺寸图

外形尺寸表单位（mm）

产品型号	A	B	C	重量（铜）/Kg	重量（不锈钢）/Kg
RSP-10K	66	48	122	0.7	0.7
RSP-15K	66	48	122	0.7	0.7
RSP-20K	75	58	128	0.9	0.9
RSP-25K	96	69	135	1.4	1.3
RSP-32K	131	96	160	2.7	2.5
RSP-40K	131	96	160	2.7	2.5
RSP-50K	165	120	175	3.9	3.6

特别说明：浙江善流阀门科技有限公司是开维喜集团旗下高端阀门品牌，阀门产品研发和迭代速度较快，上述阀门产品的概述特点、性能规范、零部件名称材料、CAD结构图纸、外形尺寸及重量、阀门使用说明书等阀门技术参数与规范文件仅供参考，实际工程应用请联系我们的销售工程师免费获得支持，谢谢！
