概述

热动力式蒸汽疏水阀是一款依托流体动力学原理与介质压差变化全自动运行的蒸汽系统专用节能疏水阀门，结构原理与浮力式疏水阀有着本质区别。该阀门可采用法兰或内螺纹两种常规连接方式，核心执行元件为阀片（碟片），该元件同时作为感应元件与动作执行件，无需浮球、杠杆等易损机械传动部件，依靠蒸汽与凝结水的流速、体积差异产生的压差驱动阀片启闭，结构极简且耐用性极强。设备可根据蒸汽管路内部介质状态差异自动调节工作状态：当系统内产生低温凝结水并流入阀体时，介质流速较低、腔内压力平稳，阀片受压差作用被顶起开启阀口，快速排放管路内凝结水；当凝结水排净、高温高速蒸汽进入阀体后，蒸汽体积迅速膨胀、流速激增，导致阀片下部静压显著降低，同时在阀片上部的控制室内形成更高压力，推动阀片向下闭合阀口，阻断蒸汽外泄。阀片关闭后，控制室内的蒸汽逐渐冷凝、压力下降，当压力降至低于进口压力时，阀片重新被顶起，进入下一轮排水周期。该阀门为间歇性、周期式排水，而非连续排水。阀门结构坚固，可耐受高温高压工况，部分型号内置防气锁结构，能自动排出系统启动阶段的空气及不凝性气体，避免气堵问题，运行中阀片开关时发出清脆的“咔嗒”声，便于现场人员通过听觉判断工作状态，全程无需人工干预。该阀门结构简单、体积小、重量轻、抗水锤、抗冰冻，维护便捷，广泛适用于各类工业蒸汽主管道、分支管线、伴热管路的高温高压自动化疏水场景；但需注意其存在约3%的固有漏汽率、运行时有明显噪声、阀片频繁启闭导致寿命相对有限，且对工作压差有一定要求（进口表压一般不低于0.25 bar，背压不得高于进口压力的50%），选型不当易加速磨损。对于蒸汽泄漏控制要求严格的换热设备或对噪声敏感区域，应谨慎选用或优先考虑其他类型疏水阀。

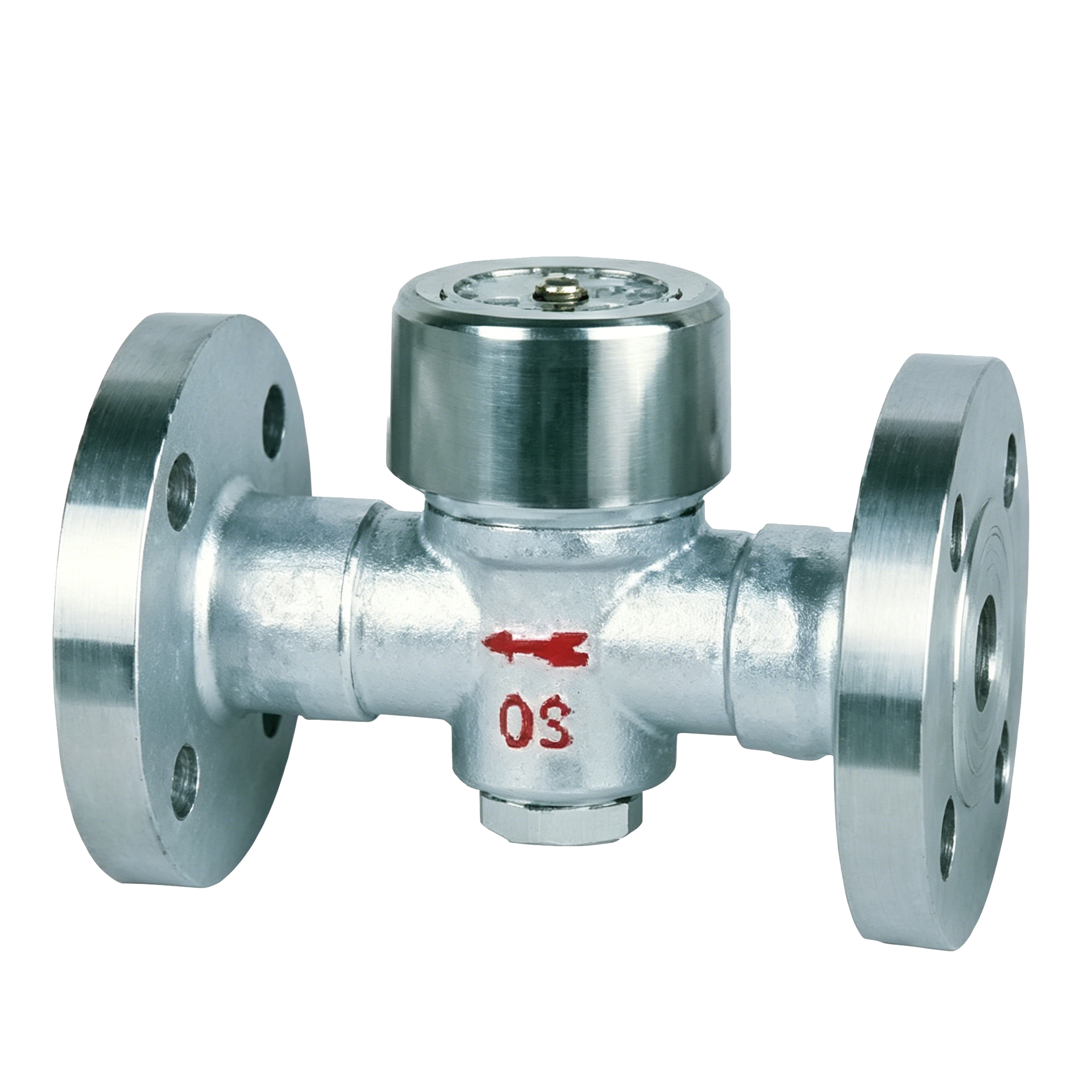

北京式法兰热动力式蒸汽疏水阀产品图

特点

1. 依托流体压差自动运行，无需外力与感应部件：依靠蒸汽与凝结水的流速、压力差原理自主启闭，无浮球、无杠杆、无弹簧感应结构，纯介质动力驱动，全程自动化运行，适配各类间歇、连续式蒸汽管路工况。

2、瞬态快速排水，响应灵敏度高：可实时感知管路介质状态变化，凝结水流入时瞬时开启阀口，快速排空高温凝结水，疏水响应速度快，有效避免凝结水堆积造成的设备积水、换热降温问题。

3、部分型号内置防气锁结构或热静力排空气装置，可自动排出管道内空气及不凝性气体，避免气堵问题，确保疏水阀通畅工作，避免系统积水滞流影响设备运行效率。

4、压差密封锁汽，阻汽效果可靠：凝结水排净后，利用蒸汽高压差自动闭合阀片，阻断蒸汽外泄。需注意该阀型正常工作时存在约3%的固有漏汽率。

5、极简结构耐损耗，可耐受高温高压工况：内部仅单一阀片活动部件，无精密易损配件，结构坚固紧凑，可耐受高温（最高可达425℃以上）及高压工况，抗腐蚀、抗水锤冲击。阀片为易损件，需根据使用周期定期检查更换。

6、体积小巧安装灵活，适配场景广泛：阀体体积小、重量轻，支持法兰、内螺纹两种连接方式，安装无需预留过大空间，可适配蒸汽主管、伴热管线、烘干设备等多种工业场景。用于换热设备时建议评估漏汽率影响，优先选用零泄漏型疏水阀。
