J145X电动遥控阀

型号：J145X-10/J145X-16/J145X-25/J145X-10Q/J145X-16Q/J145X-25Q/J145X-10P/J145X-16P/J145X-25P/J145X-10T/J145X-16T/J145X-25T
规格：DN50~DN1000
适用温度：≤80℃
适用介质：水、类似于水的介质。

压力：PN10~PN25
连接方式：法兰
驱动方式：电动
材质：铸铁、铸钢、不锈钢、铜

立即咨询

x

添加二维码为您服务！

x

产品特性
结构性能
外形尺寸

用途

本单位生产的J145X型电动遥控阀，主要用途是安装在高层建筑给水系统以及其它给水系统的管路上，根据电信号或手动操作使阀门打开或关闭，可取代用来启闭闸阀或蝶阀的大型电动装置。

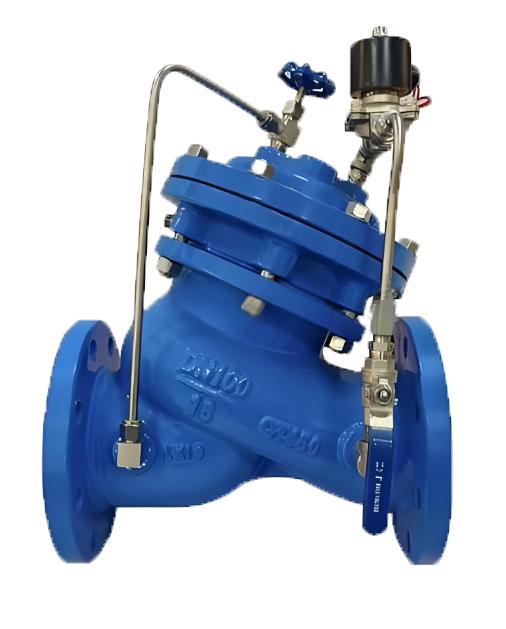

J145X电动遥控阀产品图

特点

1. 准确快速的控制反应；

2. 关闭速度可调，阀门平稳关闭而不会产生压力波动；

3. 采用三向电磁阀，维护简单。

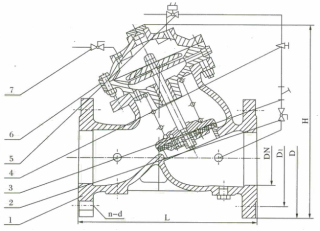

J145X电动遥控阀结构图

零部件材料表

编号	零件名称	材质
1	主阀	铸铁、铸钢、不锈钢
2	球阀	铜
3	过滤器	铜
4	针阀	铜
5	电磁导阀	铜
6	双室隔膜传动机构	铜、不锈钢
7	球阀	铜

主要技术参数

公称压力（Mpa）	壳体试验压力（Mpa）	密封试验压力（Mpa）	适用介质	介质温度（℃）	电磁阀的说明
1.0	1.5	1.1	水	0～80	电压：交流220V直流;24V任选：防爆、常开、常闭
1.6	2.4	1.76
2.5	3.75	2.75

J145X电动遥控阀外形尺寸图

J145X电动遥控阀外形尺寸表

公称通径DN(mm)	L	H	D			D1			n-d
公称通径DN(mm)	L	H	1.0MPa	1.6MPa	2.5MPa	1.0MPa	1.6MPa	2.5MPa	1.0MPa	1.6MPa	2.5MPa
50	205	320	165	165	165	125	125	125	4-18	4-18	4-18
65	215	367	185	185	185	145	145	145	4-18	4-18	8-18
80	250	400	200	200	200	160	160	160	8-18	8-18	8-18
100	320	452	220	220	235	180	180	190	8-18	8-18	8-22
125	365	522	250	250	270	210	210	220	8-18	8-18	8-26
150	415	592	285	285	300	240	240	250	8-22	8-22	8-26
200	500	696	340	340	360	295	295	310	8-22	12-22	12-26
250	600	810	395	405	425	350	355	370	12-22	12-26	12-30
300	680	945	445	460	485	400	410	430	12-22	12-26	16-30
350	780	1200	505	520	555	460	470	490	16-22	16-26	16-33
400	860	1230	565	580	620	515	525	550	16-26	16-30	16-36
450	920	1230	615	640	670	565	585	600	20-26	20-30	20-36
500	980	1270	670	715	730	620	650	660	20-26	20-33	20-36
600	1100	1600	780	840		725	770		20-30	20-36
700	1450	1750	895	910		840	840		24-30	24-36
800	1560	1900	1015	1025		950	950		24-33	24-39
900	1800	2100	1115			1050			28-33
1000	2000	2400	1230			1160			28-36

特别说明：浙江善流阀门科技有限公司是开维喜集团旗下高端阀门品牌，阀门产品研发和迭代速度较快，上述阀门产品的概述特点、性能规范、零部件名称材料、CAD结构图纸、外形尺寸及重量、阀门使用说明书等阀门技术参数与规范文件仅供参考，实际工程应用请联系我们的销售工程师免费获得支持，谢谢！
