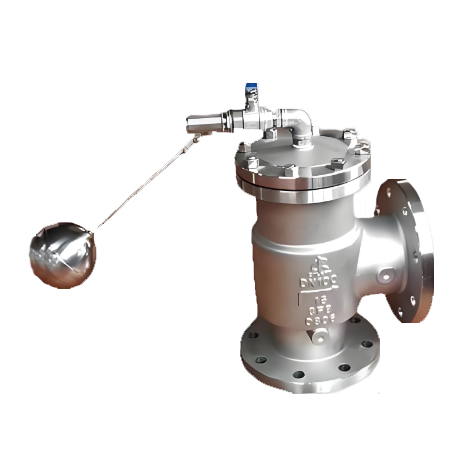

H142X液压水位控制阀
- 型号：H142X-6/H142X-10/H142X-16/H142X-25/H142X-6Q/H142X-10Q/H142X-16Q/H142X-25Q/H142X-6P/H142X-10P/H142X-16P/H142X-25P/H142X-6T/H142X-10T/H142X-16T/H142X-25T
- 规格：DN40~DN350
- 适用温度：≤80℃
- 适用介质：清水
- 压力：PN6~PN25
- 连接方式：法兰
- 驱动方式：弹簧、自动
- 材质：铜、铸铁、铸钢、不锈钢
添加二维码为您服务！
- 产品特性
- 结构性能
- 外形尺寸
产品介绍
H142X液压水位控制阀产品适用于工矿企业，民用建筑中各种水箱、水池、水塔的自动供水系统等，并可用作常压锅炉循环水控制阀。
工作原理：
当水池或水塔内水位下降，浮球阀开启，活塞上腔失压，进水管内有压水将阀内活塞托起，阀瓣打开，阀门即开启供水，当水位上升至控制线时，浮球阀关闭，活塞上腔有压水推动活塞下移将密封面封闭，阀门即停止供水。
H142X液压水位控制结构图
零部件材料表
| 编号 | 零件名称 | 材 质 |
| 1 | 阀体 | 铸铁、铸钢、不锈钢 |
| 2 | 六角螺母 | 不锈钢、铜 |
| 3 | 阀瓣 | 铜、不锈钢 |
| 4 | 阀杆 | 不锈钢 |
| 5 | O型密封圈 | 强化橡胶 |
| 6 | 弹簧 | 不锈钢 |
| 7 | 缸座 | 不锈钢 |
| 8 | 活塞 | 不锈钢 |
| 9 | 六角螺母 | 不锈钢 |
| 10 | O型密封圈 | 强化橡胶 |
| 11 | 缸套 | 不锈钢 |
| 12 | 上盖 | 不锈钢 |
| 13 | 等长双头螺柱 | 不锈钢、铜 |
| 14 | 六角螺母 | 不锈钢、铜 |
| 15 | 浮球 | 铜 |
| 16 | 小浮球阀 | 铜 |
| 17 | 球阀 | 铜 |
技术参数：
公称压力：0.6MPa，1.0MPa，1.6MPa，2.5MPa
介质压力：0.15～1.0Mpa
介质温度：0～80℃
适用介质：清水
H142X液压水位控制外形尺寸图
H142X液压水位控制外形尺寸表
| DN | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| L | 107 | 115 | 125 | 135 | 146 | 165 | 180 | 215 | 255 | 285 | 325 |
| H | 235 | 243 | 258 | 280 | 307 | 358 | 400 | 490 | 576 | 663 | 750 |
特别说明：浙江善流阀门科技有限公司是开维喜集团旗下高端阀门品牌，阀门产品研发和迭代速度较快，上述阀门产品的概述特点、性能规范、零部件名称材料、CAD结构图纸、外形尺寸及重量、阀门使用说明书等阀门技术参数与规范文件仅供参考，实际工程应用请联系我们的销售工程师免费获得支持，谢谢！
-
